- ICB2FL01G-電子鎮流器 -
Infineon(英飛凌)半導體二代熒光燈智能控制器-ICB2FL01G
在第一代智能鎮流器控制器的基礎上，開發了第二代鎮流器智能控制器 - ICB2FL01G，此款I(lǐng)CB2FL01G鎮流器控制器在單片緊湊SMT封裝內集成了PFC、燈控制器和高壓半橋驅動器功能。該產品采用數字/混合信號電源控制技術，集成了所有的燈啟動、運行與保護功能。利用Infineon專利CLT技術實現了可靠耐用的高壓隔離。CLT本質是采用固有的耐用高壓隔離媒介并提供優越的正極和負極靜態抗擾性。
ICB2FL01G 的典型應用是電子鎮流器，用在緊湊的熒光燈、線性熒光T5和T8，可調熒光燈和應急照明。
數字/混合信號電源控制能夠以最少的外部器件數最低的系統成本實現穩定可靠的鎮流器設計。根據應用不同，能夠節約大于20個器件，包括電容、二極管和電阻。此外采用這一技術能夠僅僅通過電阻設置參數，避免了目前解決方案中與電容相關的清理焊縫和老化問題。ICB2FL01G其它特性還包含，鎮流控制器具有0 ms——2500 ms寬范圍的可編程預熱時間，使設計人員實現多種等以及高在-25 °C——+125 °C大范圍內精度定時和頻率控制。
ICB2FL01G與可調燈鎮流器具有很高的兼容性，提供優越的效率（高達80%）和很寬負載范圍內THD性能。只能燈故障檢測和重啟控制符合歐洲D(zhuǎn)IN VDE 0108標準的應急照明要求。
典型應用電路圖如下：
（1）Schematic Ballast 54W T5 Single Lamp
Figure : Parallel 2 Lamp Ballast Circuit with Current Mode Preheating

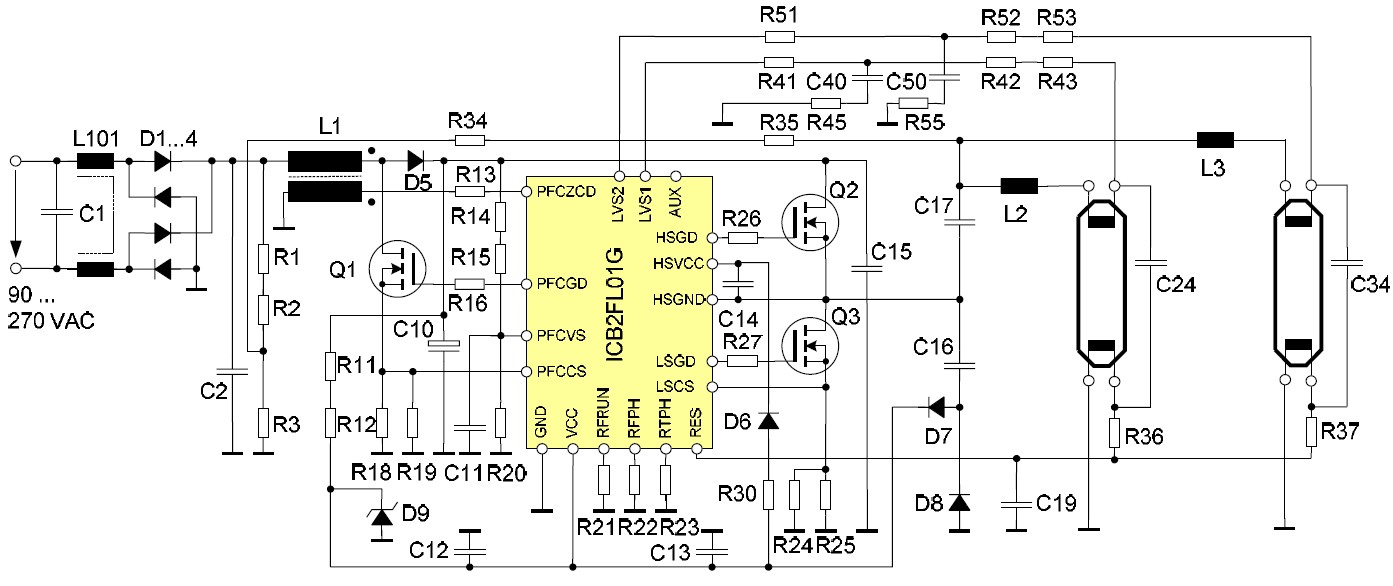

Figure : Serial 2 Lamp Ballast Circuit with Voltage Mode Preheating

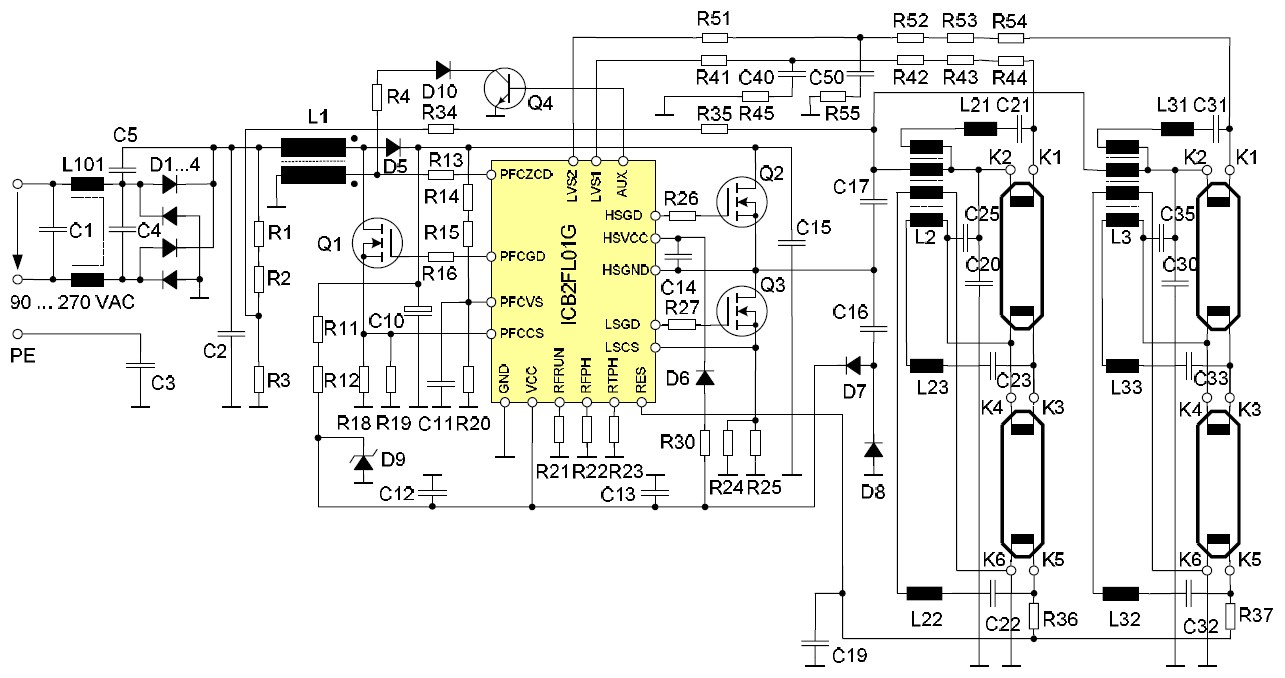

Figure : 4 Lamp Ballast Circuit with Voltage Mode Preheating
更多詳細應用資料及供應事宜，請聯系我們客服代表！
